加工中心常見有幾種換刀形式?

發布日期：2017年10月11日

加工中心是市場上常見的加工設備，被各大加工企業廣泛是用。加工中心可以對工件一次夾裝可以完成多個面的工序加工，所以得到了加工界的青睞。加工中心與其它加工中心不同的是，加工中心擁有自動換刀裝置，這是加工中心最大的優勢所在，這自動換刀裝置可以實現在加工時自動選擇刀具并自動交換安裝主軸上。此類的換刀形式有兩種，分別是機械手換刀形式和無機械手換刀形式。下面介紹一下這兩種換刀形式吧。

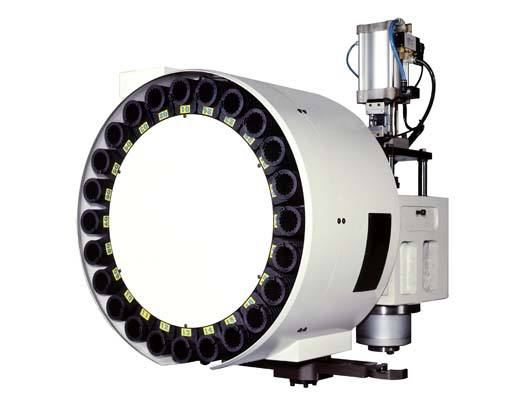

機械手刀庫

機械手換刀形式

機械手換刀形式一般出現在使用圓盤刀庫和鏈條式刀庫的加工中心上，此類換刀形式最大特點就是換刀速度非?？欤麄€換刀過程只需4s即可完成。而這種換刀形式都是由機械手來完成的，在加工中心中采用這種換刀方式的比較普遍。

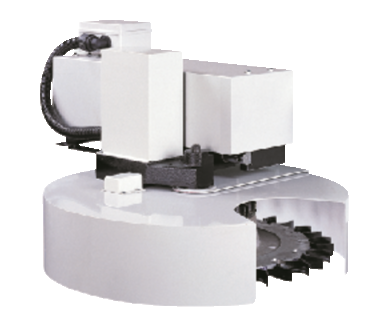

無機械手刀庫（斗笠式刀庫）

無機械手換刀形式

這種換刀形式主要是通過刀庫和主軸配合來完成換刀，而且刀庫里的刀具存放方向要與主軸的方向一致，否則無法進行換刀。換刀時，刀庫向主軸方向移動到換刀位置，由主軸直接把刀具取出或者放回刀具，然后刀具移動回到原點。這種換刀形式一般出現在使用斗笠式刀庫的加工中心上，此類換刀形式具有結構簡單、維護方便、性價比高等優點，其缺點是換刀速度較慢，整個換刀過程需要8s。在加工中心上普遍才有這種換刀形式。

加工中心常見的換刀形式有以上兩種，這兩種換刀形在加工中心中得到廣泛使用。
